¿Cómo realizar un mapa topográfico?

El mapa topográfico es una representación gráfica, plana y a escala de la superficie terrestre. Se divide en hojas númeradas que llevan el nombre de la población de mayor número de habitantes que aparezca en el mapa.

Los elementos principales de un mapa topográfico son:

La escala que nos informa de la relación que existe entre las dimensiones representadas en el mapa y las reales. Las más empleadas son las de 1:50.000 y 1:25.000.
La planimetría que nos premite situar con exactitud cualquier punto del mapa. Emplea las coordenadas geográficas de la latitud y la longitud o UTM, utilizaas en el GPS.

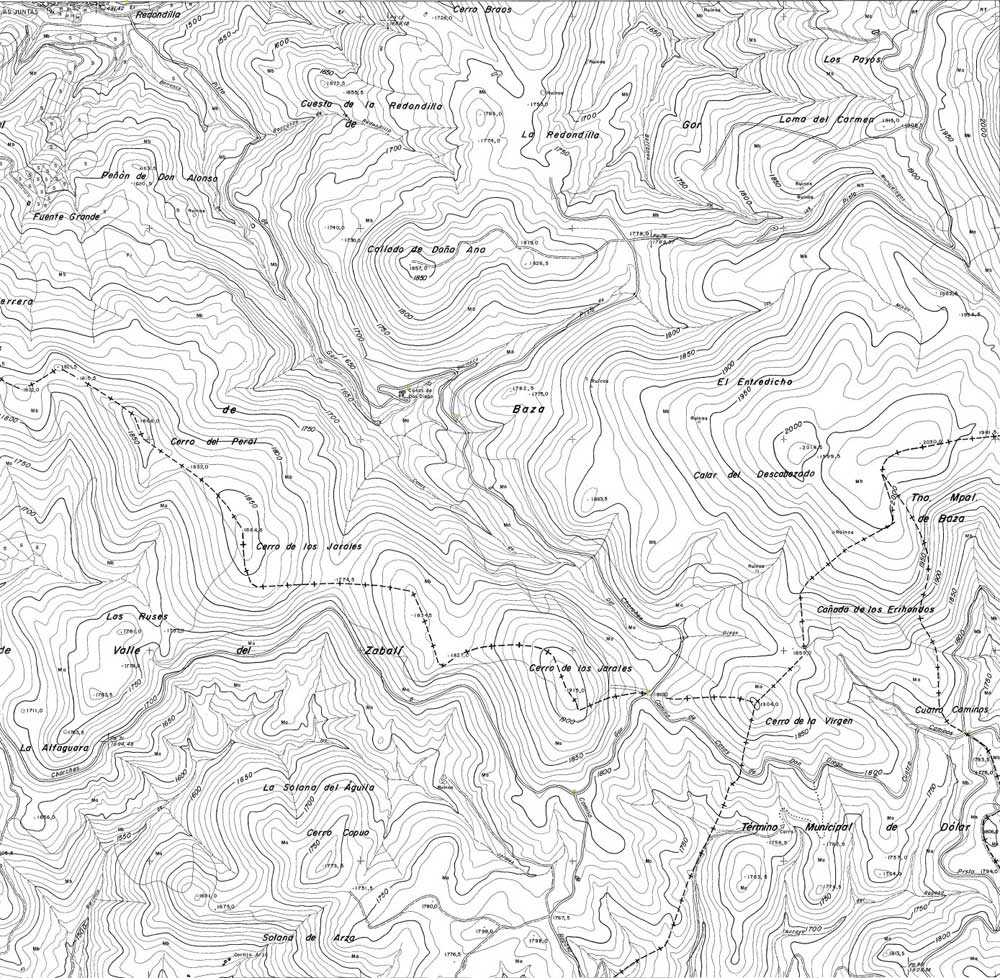

La altimetría que representa el relieve mediante líneas cerradas, llamadas curvas de nivel. que unen puntos de igual altitud sobre el nivel del mar. Las curvas cuya altitud se corresponde con múltiplos de 100 se denominan curvas maestras, y suelen representarse con un trazo más grueso. La diferencia de altura entre ellas se llama equidistancia, y la separación nos da idea de la pendiente topográfica. Así, en las zonas llanas las curvas apareceran muy separadas, mientras zonas escarpadas con gran desnivel se observan muy juntos. Además, su disposión nos permite reconocer formas como valles, sierras, mesertas, collados, etc.

El mapa topográfico nos permite tener una visión global de la zona representadas, ya que nos dar información muy variada sobre:

Características generales del relieve y de las cuenca hidrográficas.
De la forma y disposición de las curvas de nivel podemos deducir información la litología, formas erosivas y estructuras tectónicas.
Usos de los suelos: bosques, tipos de cultivo, parques, jardines.
Tipos y trazados de vías de comunciación, relación con los núcleos de población y con el relieve.

El perfil topográfico resulta de la intersección de un plano vertical, con la superficie del terreno en una dirección determinada.

Perfil Topográfico
